變頻器維修比檢查法可以是自身相同回路的類比，也可以是故障板與已知好板的類比。這可以幫助維修者快速縮小檢查范圍。
　　〖例 1〗 三墾MF15千瓦變頻器損壞，送回來修理，用戶說不清具體情況。首先用萬用表測量輸入端R、S、T，除R、T之間有一定的阻值以外其他端子相互之間電阻無窮大，輸入端子R,S,T分別對整流橋的正極或負極之間是二極管特性。為什么R、T之間與其他兩組不一樣哪？
　　原來R、T斷子內部有控制電源變壓器，所以有一定的阻值。以上可以看出輸入部分沒問題。同樣用萬用表去檢查U、V、W之間阻值，三相平衡。接下去檢查輸出各相對直流正負極的二極管特性時發現U對正極正反都不通，懷疑U相IGBT有問題，拆下來檢查果然是IGBT壞了。驅動電路中上橋臂控制電路三組特性一致，下橋臂控制電路三組特性一致，采用對比方法檢查發現Q1損壞。更換后,觸發腳阻值各組一致，上電確認PWM波形正確。重新組裝，上電測試修復。
　　〖例 2〗有一臺變頻器，現象是面板顯示正常，數字設定頻率及運轉正常，但是端子控制失靈。用萬用表檢查端子無10V電壓。從開關電源入手，各組電源都正常，看來問題出在連接導線上。但是沒有圖紙的前提下在32根扁平電纜中找到10V真要花點時間，剛好有一臺完好的22KW的在，所以就先記下22KW連接扁平電纜的各腳對地電壓，然后再對比37KW的各腳對地電壓，很快找到差異。原來插槽的管腳虛焊，變頻器用一段時間后氧化的作用使之徹底不導通了，重新焊好而修復。

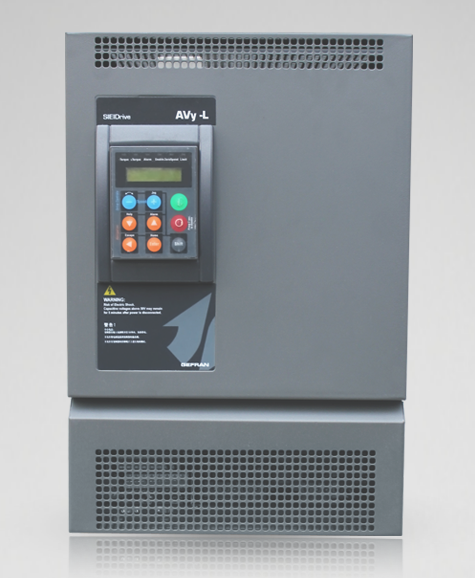

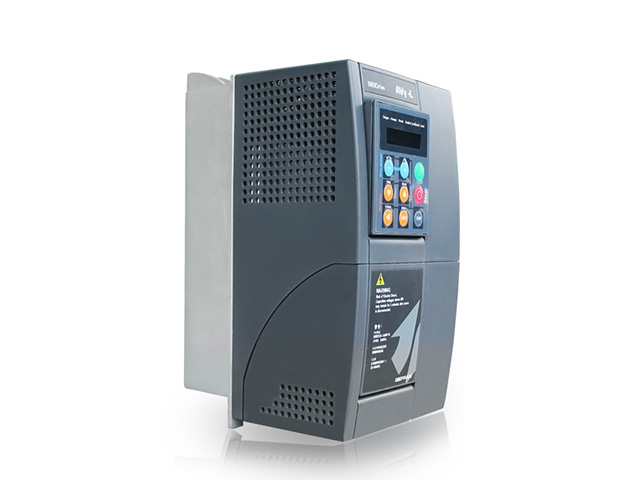

　　〖例 3〗有一毛紡廠的梳毛機設備，選用西威變頻器，兩臺5.5KW一臺7.5KW實現同步運轉。其中一臺5.5KW的運行兩年后經常出現F0011或A0511停機。這兩個報警都表示電機過載，脫開電機皮帶用手盤動電機及設備，沒有異常沉重的現象，將兩臺5.5KW拖動的電機互換，發現還是原來的變頻器報警，則確定是變頻器出了問題。 類比法,不僅可以用在檢查機器內部回路,也可以用于現場問題的判別。
